伺服电机选型设计概述

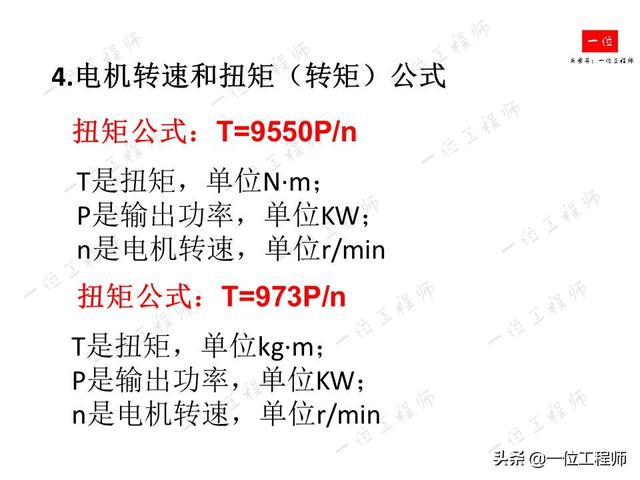

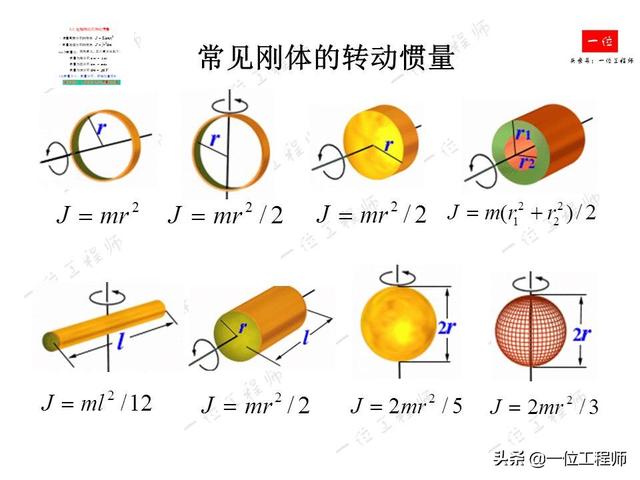

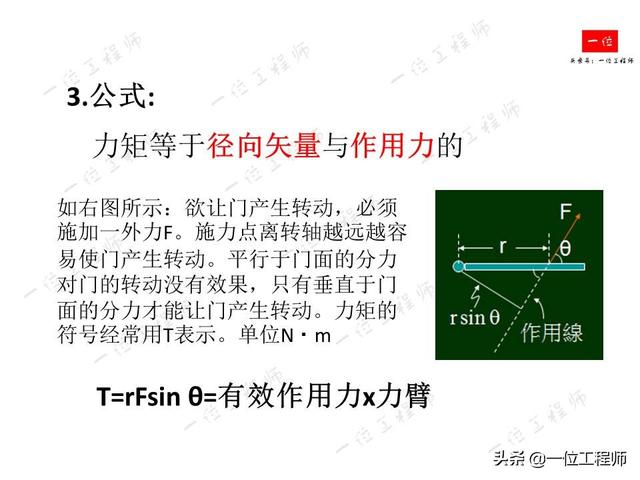

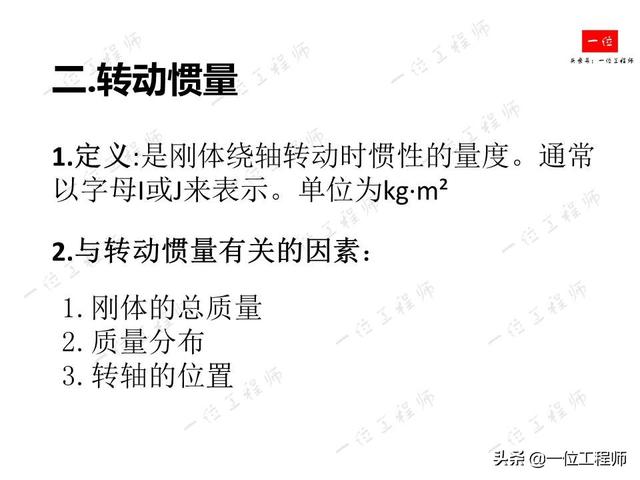

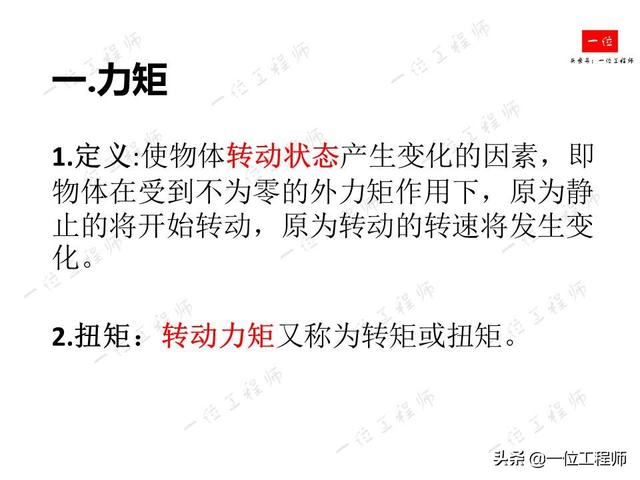

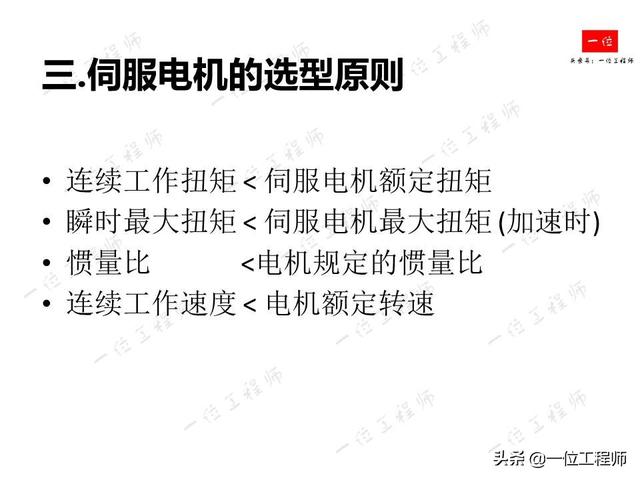

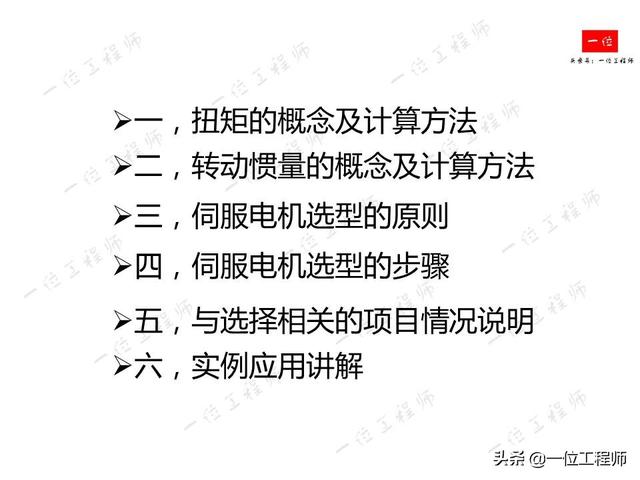

在掌握伺服电机的选型设计之前，我们需要有下面的一些知识积累，有了这些基本知识作为铺垫，我们的设计工作会更加轻松。首先是掌握扭矩的概念以及计算方法；了解转动惯量的概念及计算方法；有了理论积累，继而就要掌握伺服电机选型的原则；掌握伺服电机的选型原则。

伺服电机的选型步骤：

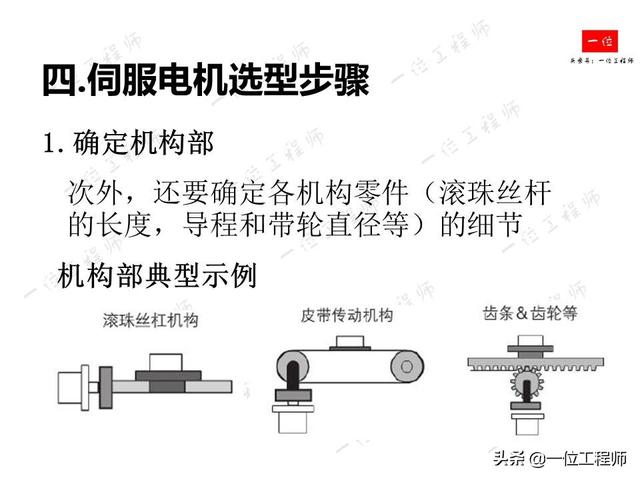

确定电机的机构部分，确定各机构零件(滚珠丝杆的长度，导程和带轮直径等)的细节；

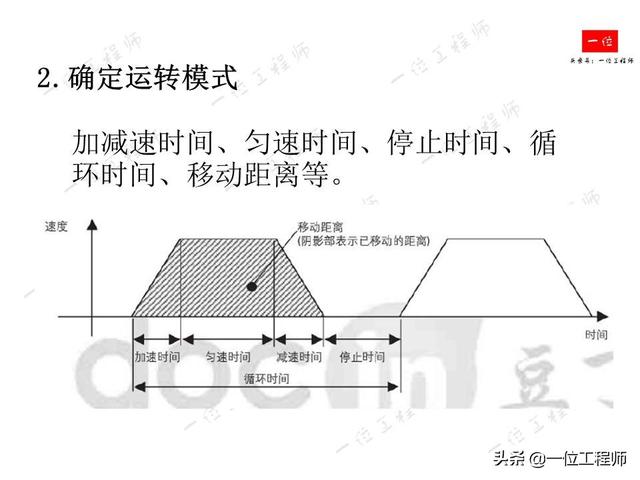

确定运转模式，如加减速时间、匀速时间、停止时间、循环时间、移动距离等；

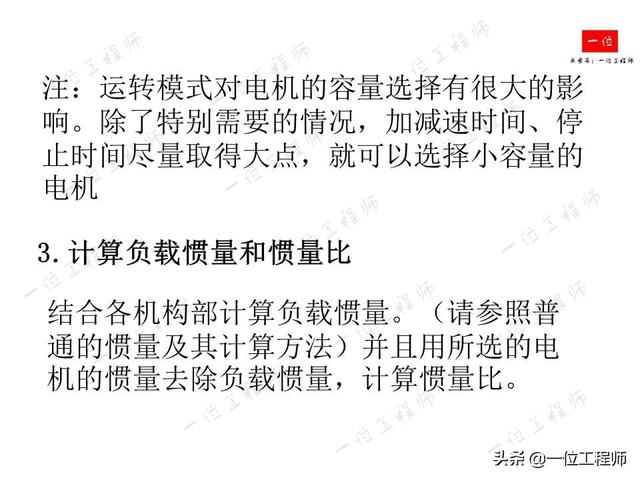

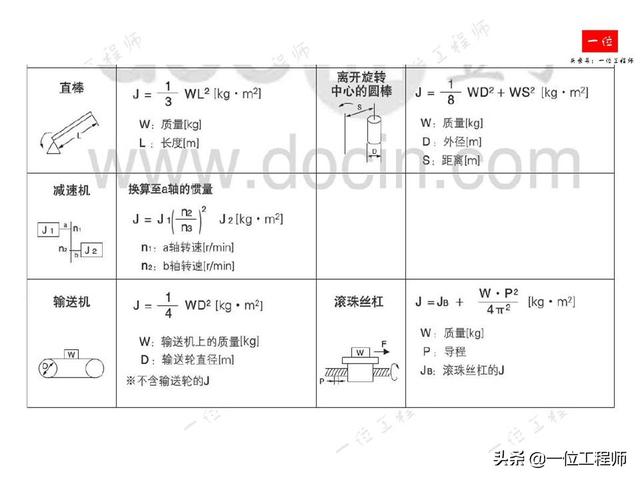

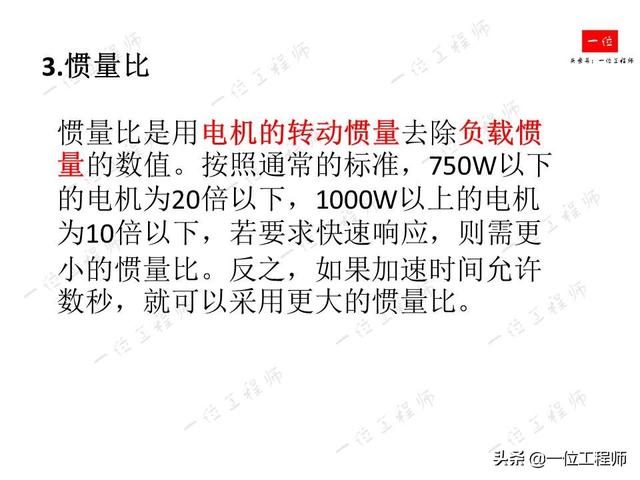

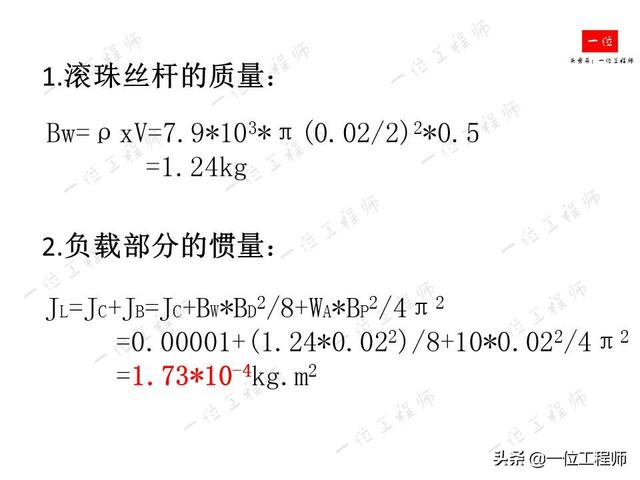

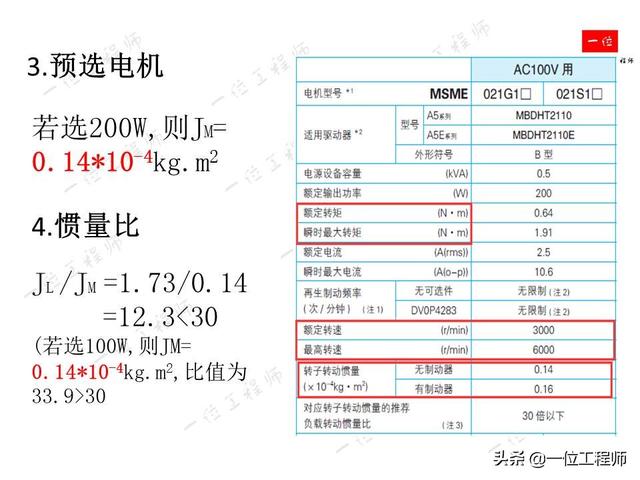

计算负载惯量和惯量比，结合各机构部计算负载惯量。(请参照普通的惯量及其计算方法)并且用所选的电机的惯量去除负载惯量，计算惯量比；

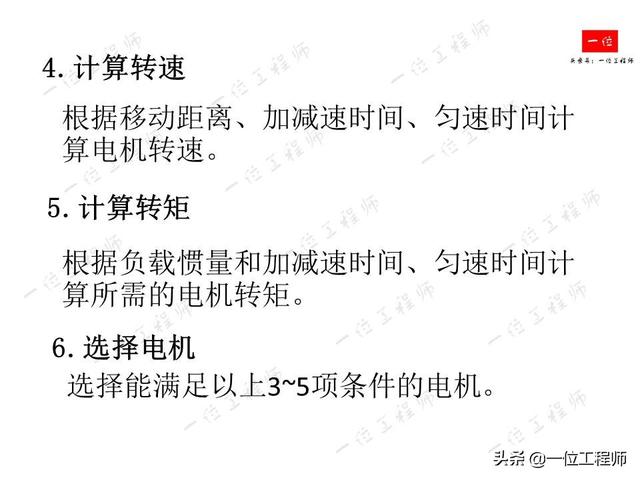

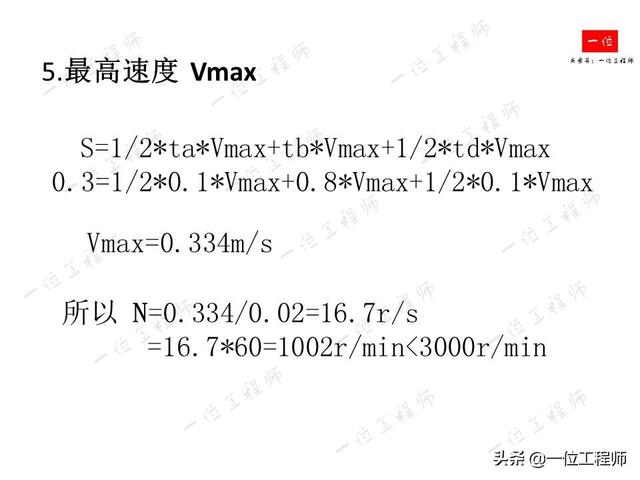

计算转速，根据移动距离、加减速时间、匀速时间计算电机转速；

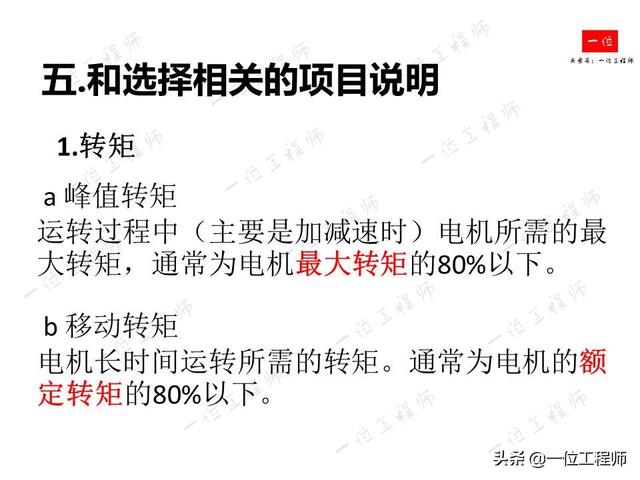

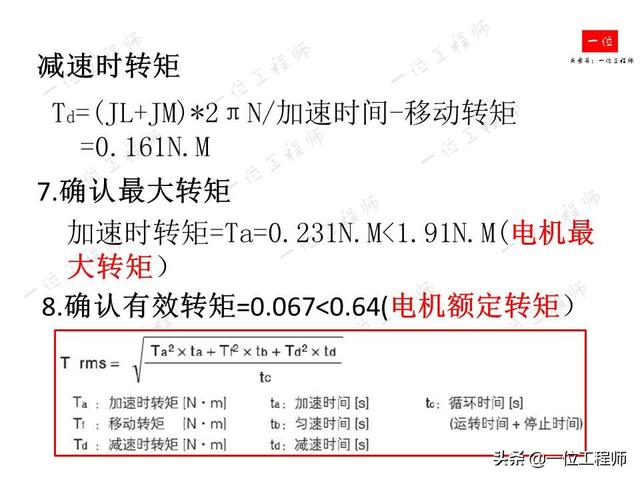

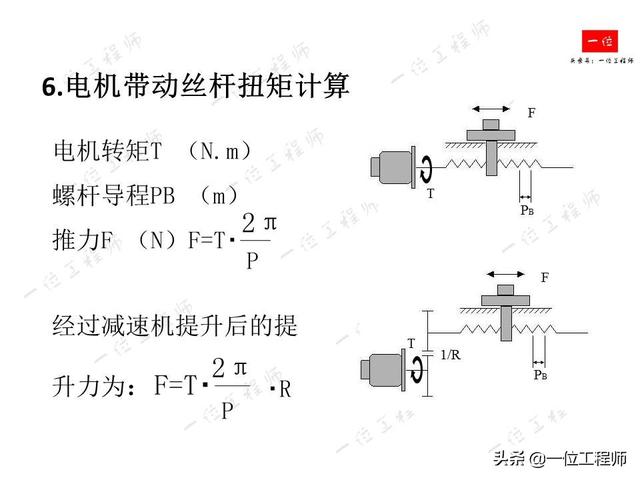

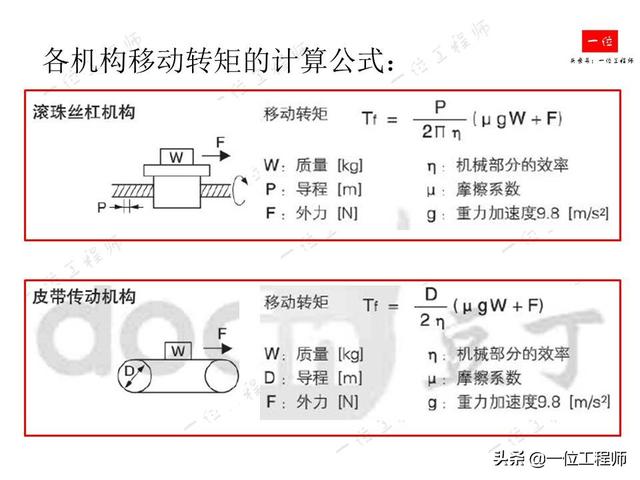

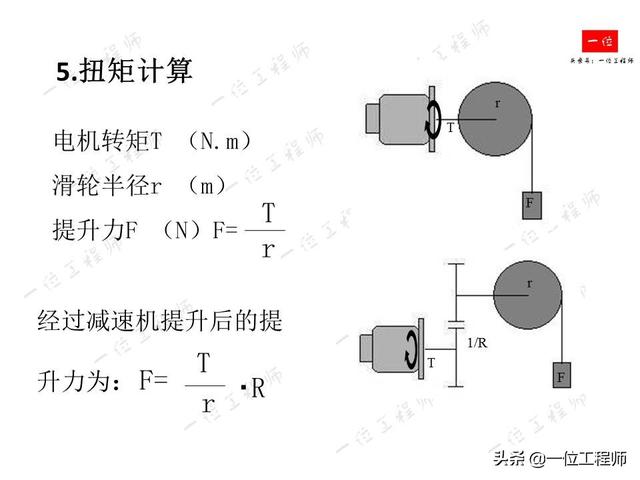

计算扭矩，根据负载惯量和加减速时间、匀速时间计算所需的电机转矩；

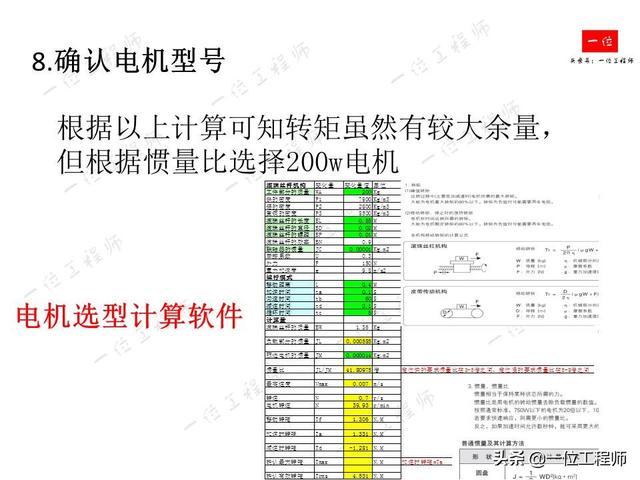

选择电机，选择能满足以上几项条件的电机。

电机

30页内容介绍伺服电机选型内容(文末有获取)

1000G机械领域必备设计资料内容概述

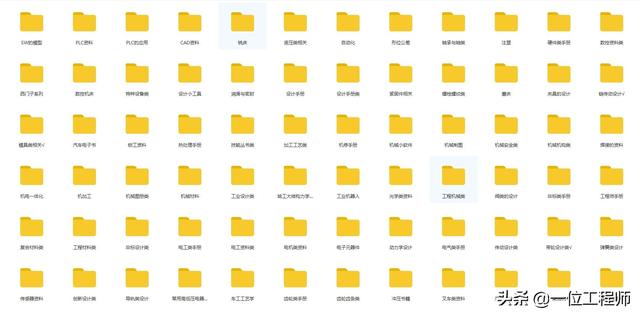

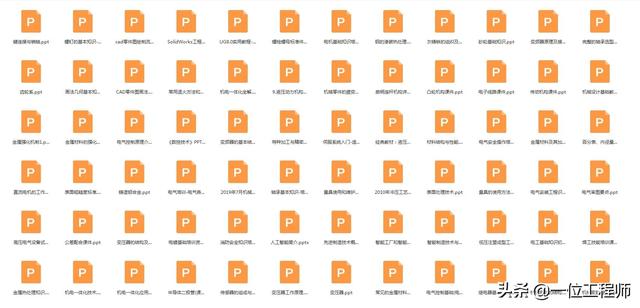

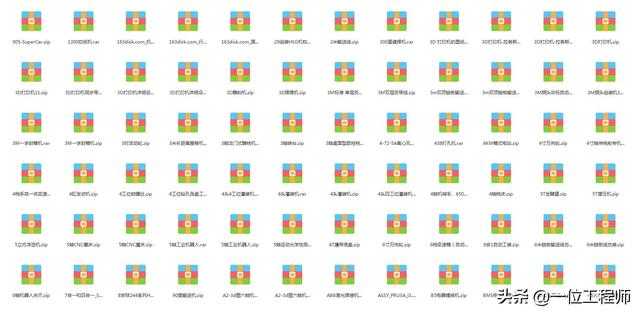

以下这1000G资料涉及的范围很广，具体来说包括传统机械设计类、模具相关、液压相关、机械加工、机械制图、材料类、电气行业、各种零件模型和非标设计等等领域内容，具体内容表现形式：文档类(各类机械设计手册、液压类手册、自动化类手册等等，所有历史文章的PPT源文件等)、常用的设计工具(一些自动计算表格)以及视频教程类，我相信以上的这些资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

目录

计算表格

设计手册

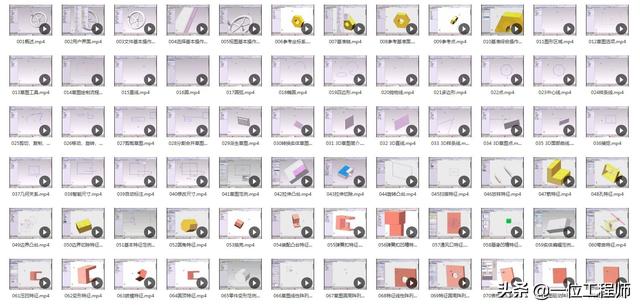

视频教程
