转自：https://reborn.blog.csdn.net/article/details/106974813

博文目录

- 写在前面
- 正文
- - 多维数组
  - 多维数组赋值
  - 内存
  - 寄存器变量应用实例
  - 寄存器阵列应用实例
- 参考资料
- 交个朋友

写在前面

上篇博客讲了单比特的变量称为标量，多比特的变量称为向量。其实向量就类似于C或者其他语言中的一维数组，如果是reg类型的变量，对应的硬件逻辑是寄存器。
本篇博文进一步延伸，Verilog中也存在多维数组，它对应的硬件逻辑可以是存储器，诸如RAM，ROM，以及FIFO等。

个人微信公众号： FPGA LAB

正文

多维数组

还是简单一些说吧，多维数组在Verilog中对应的硬件元素可以是存储器，向量，也即一维数组，可以认为是深度为0的二维数组。
由于能对应于硬件的数组，例如RAM，通常有这么几个参数，深度，宽度，因此我们一般做到二维数组，当然更多维的不是不可以，不违背语法，但用途极为有限。

例如：

 reg        y1 [11:0];        // y is an scalar reg array of depth=12, each 1-bit widewire [0:7] y2 [3:0]          // y is an 8-bit vector net with a depth of 4reg  [7:0] y3 [0:1][0:3];    // y is a 2D array rows=2,cols=4 each 8-bit wide

y1是一个reg类型的数组，其深度为12，宽度为1；
y2是一个wire类型的数组，其深度为4，宽度为8；
y3是一个多维（三维）数组，其意义不在多说。

上面的第二位定义，我们需要强调一下，还是统一规则为好，也就是宽度最好是高位在左，低位在右。
例如：

reg    [0:0]    y1 [11:0];        // y is an scalar reg array of depth=12, each 1-bit widewire [7:0] y2 [3:0]          // y is an 8-bit vector net with a depth of 4

多维数组赋值

对于多维数组赋值，也就是对存储器赋值，我们不能像如下方式：

reg [7:0] a [15:0] = 0;

这种方式是错误的，我们需要选中对应的元素进行赋值，例如：

reg [7:0] a [15:0];

initial begin

a[0] = 16’h0000;
a[1] = 16’h0101;
//…or
a[0][0] = 1’b0;
a[0][1] = 1’b1;
//…or

for(integer i = 0; i <16; i = i + 1) begin
a[i] <= 0;
end

end

上面的例子是在仿真文件中，当然在FPGA内，如此赋初值也是可以的，但更常用的还是通过系统函数readmemh：

$readmemh("file_name", mem_array, start_addr, stop_addr);

举一个仿真的例子：


module des ();reg [7:0]  mem1;               // reg vector 8-bit widereg [7:0]  mem2 [0:3];         // 8-bit wide vector array with depth=4reg [15:0] mem3 [0:3][0:1];   // 16-bit wide vector 2D array with rows=4,cols=2

initial begin
int i;

mem1 <span class="token operator">&#61;</span> <span class="token number">8</span>&#39;ha9<span class="token punctuation">;</span>
$display <span class="token punctuation">(</span><span class="token string">&#34;mem1 &#61; 0x%0h&#34;</span><span class="token punctuation">,</span> mem1<span class="token punctuation">)</span><span class="token punctuation">;</span>mem2<span class="token punctuation">[</span><span class="token number">0</span><span class="token punctuation">]</span> <span class="token operator">&#61;</span> <span class="token number">8</span>&#39;haa<span class="token punctuation">;</span>
mem2<span class="token punctuation">[</span><span class="token number">1</span><span class="token punctuation">]</span> <span class="token operator">&#61;</span> <span class="token number">8</span>&#39;hbb<span class="token punctuation">;</span>
mem2<span class="token punctuation">[</span><span class="token number">2</span><span class="token punctuation">]</span> <span class="token operator">&#61;</span> <span class="token number">8</span>&#39;hcc<span class="token punctuation">;</span>
mem2<span class="token punctuation">[</span><span class="token number">3</span><span class="token punctuation">]</span> <span class="token operator">&#61;</span> <span class="token number">8</span>&#39;hdd<span class="token punctuation">;</span>
<span class="token keyword">for</span><span class="token punctuation">(</span>i <span class="token operator">&#61;</span> <span class="token number">0</span><span class="token punctuation">;</span> i <span class="token operator">&lt;</span> <span class="token number">4</span><span class="token punctuation">;</span> i <span class="token operator">&#61;</span> i<span class="token operator">&#43;</span><span class="token number">1</span><span class="token punctuation">)</span> begin$<span class="token function">display</span><span class="token punctuation">(</span><span class="token string">&#34;mem2[%0d] &#61; 0x%0h&#34;</span><span class="token punctuation">,</span> i<span class="token punctuation">,</span> mem2<span class="token punctuation">[</span>i<span class="token punctuation">]</span><span class="token punctuation">)</span><span class="token punctuation">;</span>
end<span class="token keyword">for</span><span class="token punctuation">(</span><span class="token keyword">int</span> i <span class="token operator">&#61;</span> <span class="token number">0</span><span class="token punctuation">;</span> i <span class="token operator">&lt;</span> <span class="token number">4</span><span class="token punctuation">;</span> i <span class="token operator">&#43;</span><span class="token operator">&#61;</span> <span class="token number">1</span><span class="token punctuation">)</span> begin<span class="token keyword">for</span><span class="token punctuation">(</span><span class="token keyword">int</span> j <span class="token operator">&#61;</span> <span class="token number">0</span><span class="token punctuation">;</span> j <span class="token operator">&lt;</span> <span class="token number">2</span><span class="token punctuation">;</span> j <span class="token operator">&#43;</span><span class="token operator">&#61;</span> <span class="token number">1</span><span class="token punctuation">)</span> beginmem3<span class="token punctuation">[</span>i<span class="token punctuation">]</span><span class="token punctuation">[</span>j<span class="token punctuation">]</span> <span class="token operator">&#61;</span> i <span class="token operator">&#43;</span> j<span class="token punctuation">;</span>$<span class="token function">display</span><span class="token punctuation">(</span><span class="token string">&#34;mem3[%0d][%0d] &#61; 0x%0h&#34;</span><span class="token punctuation">,</span> i<span class="token punctuation">,</span> j<span class="token punctuation">,</span> mem3<span class="token punctuation">[</span>i<span class="token punctuation">]</span><span class="token punctuation">[</span>j<span class="token punctuation">]</span><span class="token punctuation">)</span><span class="token punctuation">;</span>end
end

end
endmodule

仿真结果：

ncsim> run
mem1 = 0xa9
mem2[0] = 0xaa
mem2[1] = 0xbb
mem2[2] = 0xcc
mem2[3] = 0xdd
mem3[0][0] = 0x0
mem3[0][1] = 0x1
mem3[1][0] = 0x1
mem3[1][1] = 0x2
mem3[2][0] = 0x2
mem3[2][1] = 0x3
mem3[3][0] = 0x3
mem3[3][1] = 0x4
ncsim: *W,RNQUIE: Simulation is complete.

内存

前言和前面的标题中都已经涉及到了内存，例如RAM等，它们可以使用二维数组进行建模。
例如：
存储器
mem就是一个深度为256，宽度为8bit的内存空间，而它在Verilog中就是通过一个二维数组建模的。

寄存器变量应用实例

寄存器变量，相当于一个一维数组，下面定义一个寄存器变量，并对其进行操作：复位有效时，对寄存器变量赋初值，当sel以及wr有效时，将输入赋值给寄存器，否则，寄存器的值保持。
例如：

module des (    input           clk,input           rstn,input           wr,input           sel,input [15:0]    wdata,output [15:0]   rdata);

reg [15:0] register;

always @ (posedge clk) begin
if (!rstn)
register <= 0;
else begin
if (sel & wr)
register <= wdata;
else
register <= register;
end
end

assign rdata = (sel & ~wr) ? register : 0;
endmodule

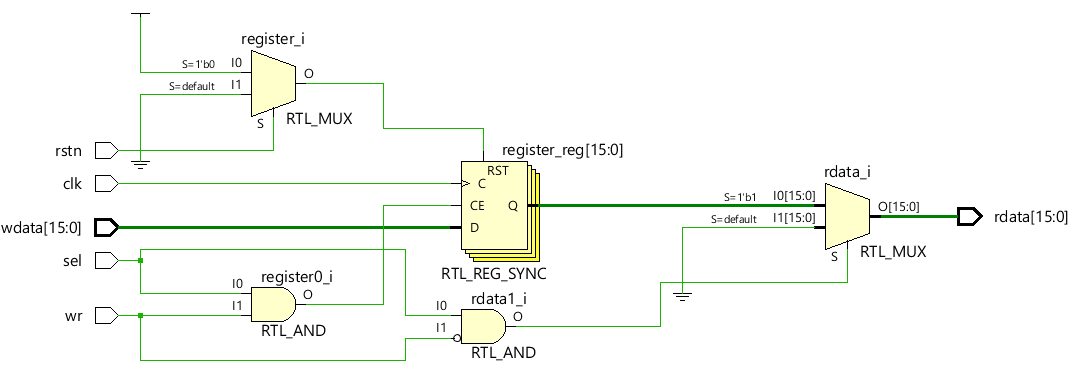

硬件原理图显示，当写的控制逻辑处于有效状态时，会更新一个16位的触发器，当读的控制逻辑使能时，会返回当前值。

寄存器变量

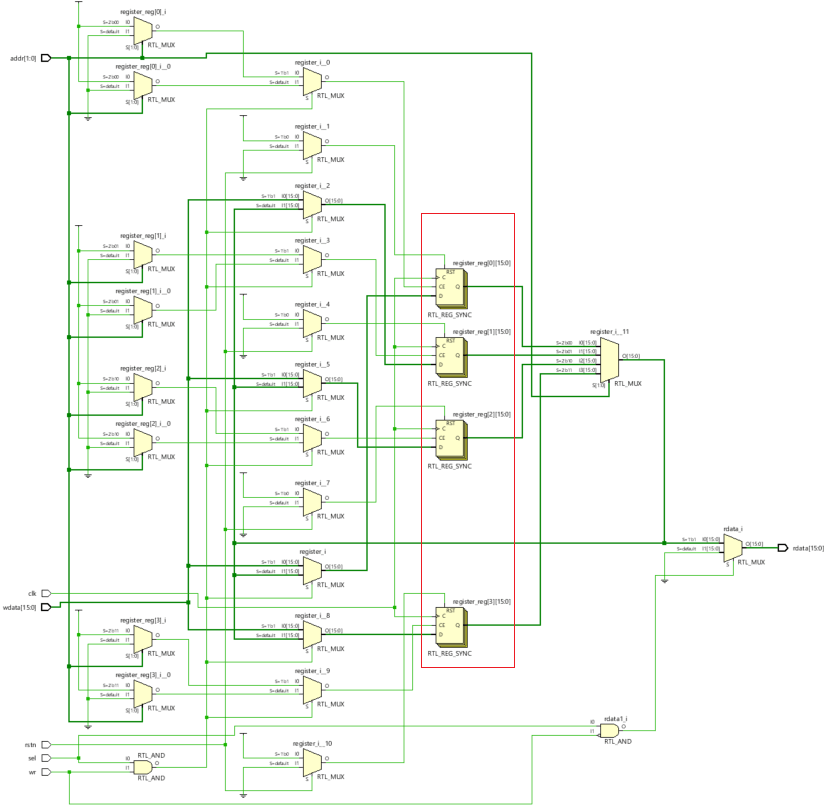

寄存器阵列应用实例

同理，举一个二位数组的例子：


module des (    input           clk,input           rstn,input  [1:0]    addr,input           wr,input           sel,input [15:0]    wdata,output [15:0]   rdata);

reg [15:0] register [0:3];
integer i;

always @ (posedge clk) begin
if (!rstn) begin
for (i = 0; i < 4; i = i+1) begin
register[i] <= 0;
end
end else begin
if (sel & wr)
register[addr] <= wdata;
else
register[addr] <= register[addr];
end
end
